膠囊填充機的工作原理、操作步驟及注意事項

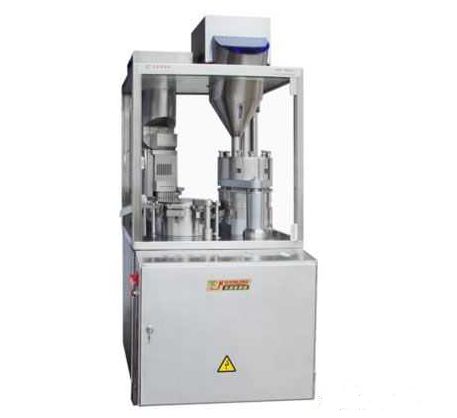

膠囊填充機集機、電、氣為一體,采用微電腦可編程控制器,觸摸面板操作,變頻調速,配備電子自動計數裝置,能分別自動完成膠囊的就位、分離、充填、鎖緊等動作,減輕勞動強度,提高生產效率,符合制藥衛生要求。本機動作靈敏,充填劑量準確,操作方便,適用于充填各種國產或進口膠囊。是制藥行業充填膠囊藥品的經濟實用型設備。下面以山東膠囊填充機為例,來給大家介紹。
工作原理:
一般采用自動間歇回轉運動形式,安裝在工作臺中間的回轉臺,每轉有8次短暫停留時間,回轉臺將膠囊輸送到回轉臺周圍的各個工作站,在各站短暫停留的時間里,播囊、分囊、充填、廢囊剔除、鎖囊、出囊、清潔模具等各種作業同時自動進行。
操作步驟:
1.按下“電源開關”中的綠色按鈕,電源接通。
2.緩慢調節“振動強弱調節旋鈕”,順時針方向旋轉,此時與“振動支架”聯為一體的整理盤開始振動,用手觸摸整理盤,憑感覺調整到一定振蕩強度。
3.將裝粉膠囊殼放入“裝粉膠囊殼整理盤”內,每次約放300粒左右。將膠囊帽蓋放入“膠囊帽蓋整理盤”內,每次約300粒左右。整理盤用有機玻璃板制作,上面鉆有許多上大下小漏斗型的圓孔,圓孔直徑與膠囊號碼直徑相對應。此時震動工作臺板膠囊殼前后穩慢的移動,從而逐粒進入臺板孔內。
4.約30秒鐘,裝粉膠囊殼和膠囊帽蓋即掉入圓孔中,開口朝上。如遇個別開口朝下時,可用膠囊帽蓋向下輕輕壓套,即可套出。
5.水平手持裝粉膠囊殼接板(圖中末畫出,已隨機準備好,接板中有圓孔),在整
理盤下部往里輕輕一推,整理盤中的裝粉膠囊殼就會往下掉入接板圓孔中,隨后取出接板。同樣的方法,用膠囊帽蓋接板取出膠囊帽蓋。
6.可預先準備一個底面積為500×500mm,四邊高約10mm的藥粉方盤,內裝藥粉,將裝粉膠囊殼接板平放在藥粉方盤中。再將隨機配的有機玻璃框罩在裝粉膠囊接板上,用小撮斗鏟藥粉放入框內,用框邊一刮,即可裝滿藥粉,并把多余藥粉刮掉。
7.用隨機配的膠囊帽蓋套裝板(圖中末畫出,套裝板上有圓孔),放在膠囊帽蓋接板上,有對位孔,很容易放置。翻轉膠囊帽蓋接板,使膠囊開口朝下,套在已裝好藥粉的裝粉膠囊殼接板上,也有對位孔,很容易套合。
8.將已套合的膠囊板放入“膠囊戴帽成型板”下面的空腔中,用手向下扳動“壓桿”并到位,無須當心用力過大,因為有定位機構控制下壓高度。取出套合膠囊板,倒出膠囊,灌裝完畢。即可循環下一板。
注意事項
1.本設備系震動機械,應常檢查各部位螺釘的緊固情況,若有松動,應及時擰緊,以防故障和損壞。
2.有機玻璃部件(工作臺板、藥板)應避免陽光直射和接近高溫,不得擱置重物,藥板須豎直放置或平放,以免變形和損壞。
3.電器外殼和機身須接地,工作完畢切斷電源。。
4.每天工作完畢,應清理機上和模具孔內殘留藥物,保持整機干凈、衛生,避免用水沖洗主機。機上模具如需清洗,可松固定螺絲,即可拿下,安裝方便。
故障維修:
1.振動不理想,調節電壓。
2.簧片螺釘松動,擰緊螺釘。
3.膠囊殼排好在工作臺板中,口高出或偏低,調節錯位板高低及導軌。
4.膠囊殼倒頭太多(超過百分之3),震動器調節不當,因調節適當電壓或膠囊殼尺寸不合規格,選用合格膠囊殼。
5.膠囊殼卡在臺板上不能下落,更換膠囊殼或調節錯位板和臺板孔位置。
6.模具不能在軌道中復位,導軌后端壓簧卡住或膠囊變型卡住。重新安裝彈簧或頂桿,另將推棒將卡住膠囊推下。
7.模具中導向板磨損,影響膠囊套合率低,更換新模具或兩邊定位松動,緊固定位釘,膠囊變型或潮濕,更換好膠囊殼。
